执行元件

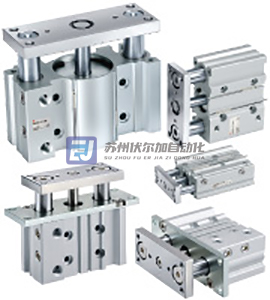

带导杆气缸

适用场景：执行元件

产品简介：苏州伏尔加科技有限公司是国内领先的自动化配件供应商，致力服务于国内高新技术企业及自动化设备及备件。
详细参数资料烦请与我司销售部联系索取，谢谢!

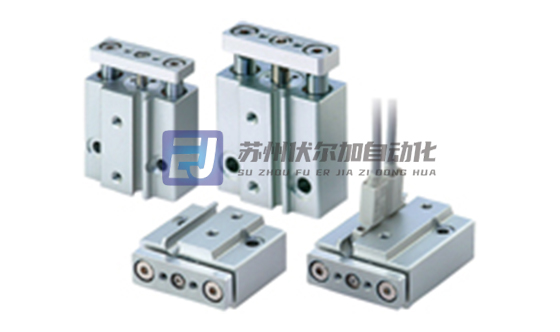

微型带导杆气缸 MGJ

形式	系列/CAD	动作方式	缸径 (mm)
标准型	MGJ	双作用	6,10
特长	全长：23＋行程mm／宽度：29mm／高度：14.5mm(MGJ6) 在5mm行程气缸上，也能安装2个磁性开关。配线・配管集中在一个方向。不回转精度：±0.1º

带导杆薄型气缸 MGP

形式	系列/CAD	动作方式	缸径 (mm)
标准型 (滑动轴承・球轴承)	MGP	双作用	12,16,20,25, 32,40,50,63, 80,100
带气缓冲 (滑动轴承・球轴承)	MGP		16,20,25,32, 40,50,63,80, 100
带端锁 (滑动轴承・球轴承)	MGP		20,25,32,40, 50,63,80,100
粗导杆型 (滑动轴承)	MGPS		50,80
高精度型 (球轴承)	MGPA		12,16,20,25, 32,40,50,63, 80,100
特长	根据用途，导向杆轴承有两种可供选择。耐横向负载是原来止动气缸的两倍，且有4种安装方式、2面接管位置可供选择。

带导杆薄型气缸 MGQ

形式	系列/CAD	动作方式	缸径 (mm)
滑动轴承形	MGQM	双作用	12,16,20,25, 32,40,50,63, 80,100
球轴承	MGQL	双作用	12,16,20,25, 32,40,50,63, 80,100
特长	耐横向负载，高精度杆不回转的导杆一体型气缸。适合用于输送线上的限位机及提升机。

带导杆气缸 MGG

形式	系列/CAD	动作方式	缸径 (mm)
标准型 (滑动轴承・球轴承)	MGG	双作用	20,25,32,40, 50,63,80,100
带端锁 (滑动轴承・球轴承)	MGG	双作用	20,25,32,40, 50,63,80,100
特长	基本气缸和导杆紧凑的一体化单元。耐横向负载･高精度杆不回转的直线移动单元。

带导杆气缸／紧凑型 MGC

导台式气缸 MGF

杆不回转的倍力气缸/倍力气缸 MGZ/MGZR

形式	系列/CAD	动作方式	缸径 (mm)
标准型	MGZ	双作用	20,25,32,40, 50,63,80
带端锁	MGZ		40,50,63
杆可回转型	MGZR		20,25,32,40, 50,63,80
特长	独特的构造使杆伸出的输出力为原来2倍，而且由于内置滑动键作为不回转机构，故可直接安装负载。

带回转台气缸 MGT

形式	系列/CAD	动作方式	缸径 (mm)
滑动轴承形	MGTM	双作用	63, 80, 100
球轴承	MGTL	双作用	63, 80, 100
特长	带导杆薄型气缸(MGP)与手动回转台一体化。采用高精度轴承，可实现平稳的反复回转运动。滑台部对每90º、180º的回转都有定位功能。

滑动单元 CX2/CDBX2/CDPX2

形式	系列	动作方式	缸径 (mm)
标准型	CX2	双作用	10,15,25
特长	可任意设定吸收冲击・噪音的缓冲设备、最适应于对位置精度有要求的输送工作等。带磁性开关(CDBX2系列：CDBX2、CDPX2系列：CDPX2)

滑动单元 CXW/CDBXW/CDPXW

形式	系列/CAD	动作方式	缸径 (mm)
滑动轴承形	CXWM	双作用	10,16,20,25,32
球轴承	CXWL	双作用	10,16,20,25,32
特长	内置吸收冲击缓冲机构。可安装在壳体或平台上，而且气缸和工作台可实现高精度平行。带磁性开关(CDBXW系列：CDBXWM、CDBXWL、CDPXW系列：CDPXWM、CDPXWL)

滑台式气缸 CXT

双联气缸 CXSJ

形式	系列/CAD	动作方式	缸径 (mm)
滑动轴承形	CXSJM	双作用	6,10,15,20, 25,32
球轴承	CXSJL	双作用	6,10,15,20, 25,32
特长	双联气缸CXS紧凑化，可从4个方向确认磁性开关，而且可轴向配管(管径6,10)。

双联气缸 CXS
