执行元件

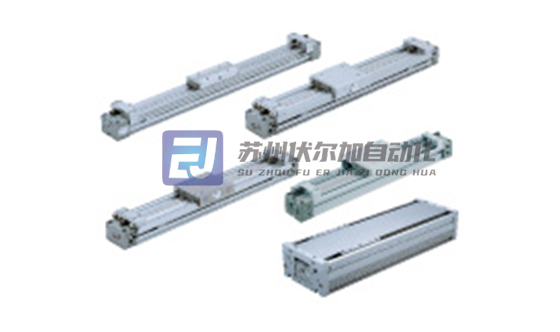

无杆气缸

适用场景：执行元件

产品简介：苏州伏尔加科技有限公司是国内领先的自动化配件供应商，致力服务于国内高新技术企业及自动化设备及备件。
详细参数资料烦请与我司销售部联系索取，谢谢!

机械接合式无杆气缸 MY1

形式	系列/CAD	动作方式	缸径(mm)
标准型	MY1B	双作用	10,16,20,25, 32,40,50,63, 80,100
滑动导轨型	MY1M		16,20,25,32, 40,50,63
凸轮随动导轨型	MY1C		16,20,25,32, 40,50,63
高精度导轨型	MY1H		10,16,20,25, 32,40
高精度导轨型	MY1HT		50,63
特长	4种导轨形式已标准化。按承载质量和必要精度，可以在广泛的范围内选定。

带保护罩的机械接合式无杆气缸 MY1□W

形式

系列/CAD

动作方式

缸径(mm)

滑动轴承型

MY1MW

双作用

16,20,25,32,
40,50,63

凸轮随动导轨型

MY1CW

特长

机械接合式无杆气缸 MY2

形式	系列/CAD	动作方式	缸径(mm)
凸轮随动导轨型	MY2C	双作用	16,25,40
高精度导轨型	MY2H
	MY2HT
特长	与MY1H相比较，高度最多可减少30%，可在安装着工件的情况下更换驱动部分的气缸。

机械接合式无杆气缸 MY3

型式	系列/CAD	动作方式	缸径(mm)
基本型短型 (垫缓冲)	MY3A	双作用	16,25,40,63
基本型标准型 (气缓冲 )	MY3B
滑动轴承型 (气缓冲 )	MY3M
特长	与MY1B相比较，高度最多可减少36%，总长最多可缩短140mm，省空间。

磁耦式无杆气缸 CY3

形式	系列/CAD	动作方式	缸径(mm)
基本型	CY3B	双作用	6,10,15,20,25, 32,40,50,63
直接安装型	CY3R	双作用	6,10,15,20,25, 32,40,50,63
特长	将CY1系列进一步改进。安装尺寸与CY1系列相同，但轴承性能提高，滑动阻力减小。 NPT螺纹，G螺纹已标准化。

磁耦式无杆气缸 CY1

形式	系列/CAD	动作方式	缸径(mm)
滑尺型 (滑动轴承)	CY1S	双作用	6,10,15,20, 25,32,40
滑尺型 (球轴承 )	CY1L		6,10,15,20, 25,32,40
高精度导轨型	CY1H		10,15,20,25
高精度导轨型	CY1HT		25,32
特长	采用磁性耦合式结构，应用范围广泛的省空间气缸。带磁性开关(CDY1S系列：CDY1S)

磁耦式无杆气缸／重心低导轨形 CY1F

形式	系列/CAD	动作方式	缸径(mm)
标准型	CY1F	双作用	10,15,25
特长	薄型，缸体短，轻量。驱动部(气缸部)和导轨部是分开的一体构造。

洁净室用无杆气缸 CYP
